ساخت قالب واشر آببند | تولید دقیق و مهندسیشده برای قطعات حساس
واشر آببند یکی از مهمترین قطعات مصرفی در سیستمهای صنعتی، خودرویی و خانگی است؛ قطعهای کوچک اما کاملاً حیاتی که اگر کیفیتش پایین باشد یا آببندی را درست انجام ندهد، کل مجموعه را دچار نشتی، استهلاک و خرابی جدی میکند. به همین دلیل، ساخت قالب واشر آببند باید با دقت مهندسی بالا، ابزار مناسب و ماشینکاری دقیق انجام شود.
در این صفحه دقیقاً توضیح میدهیم که فرایند ساخت این قالب چطور انجام میشود، چه نکاتی باعث کیفیت بهتر میشود و چرا ساخت اصولی قالب، مستقیماً روی کیفیت تولید نهایی تأثیر دارد.
—
اهمیت ساخت قالب واشر آببند
واشر آببند معمولاً از جنس لاستیک، سیلیکون، PU یا مواد پلیمری مشابه تولید میشود. اما هر چقدر کیفیت متریال خوب باشد، اگر قالب استاندارد نباشد:
ضخامت واشر یکنواخت نمیشود
آببندی کامل انجام نمیشود
قطعه ترک میخورد یا باد میکند
عمر قطعه کم میشود
مصرف مواد و ضایعات بالا میرود
به همین دلیل ساخت قالب واشر آببند با تلرانس دقیق و یکدست، تنها راه رسیدن به محصول نهایی بدون نشتی و بدون مشکل است.
مراحل ساخت قالب واشر آببند
در ادامه فرایند اصلی ساخت قالب را مرحلهبهمرحله مرور میکنیم تا کاملاً مشخص شود کیفیت نهایی از کجا شکل میگیرد.
۱. طراحی سهبعدی دقیق (CAD)
پایه و اساس یک قالب موفق، طراحی قوی است.
در این مرحله:
ابعاد دقیق واشر
نقاط حساس آببندی
ضخامتها
محل پخها، گیت و خروجی هوا
میزان جمعشدگی مواد
همه محاسبه و مدلسازی میشود.
در قالب واشر آببند، یک اشتباه چند دهم میلیمتری میتواند کل قطعه را خراب کند.
۲. انتخاب متریال مناسب قالب
برای قالبهای صنعتی، بهخصوص واشر آببند، معمولاً از:
فولاد گرمکار
فولاد سردکار
فولادهای آلیاژی مقاوم
بعضاً آلومینیوم سختکاریشده (برای تیراژ پایین)
استفاده میشود.
متریال قالب مستقیماً روی عمر تولید و کیفیت سطح اثر دارد.
۳. ماشینکاری CNC با دقت بالا

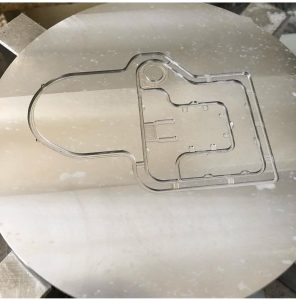

تصویری که شما فرستادی مربوط به همین مرحله است:
برداشت مواد با CNC و ایجاد حفره اصلی قالب واشر آببند.
در این مرحله:
سطحبرداری
ایجاد کانالها
فرمدهی فاق و زبانهها
ایجاد جزئیات ریز آببندی
همه با دقت صدم میلیمتر انجام میشود.
یک CNC ضعیف یا فیکسچر اشتباه یعنی قالب پر از موج، پلیسه، لقی بالا و در نهایت خراب شدن واشر.
۴. پولیش، تنظیمات نهایی و مونتاژ قالب
برای واشرهای آببند، سطح قالب باید کاملاً یکنواخت باشد.
هر خش یا خط ابزار میتواند باعث نشتی قطعه نهایی شود.
در این مرحله:
لبهها اصلاح میشود
سطح نهایی صیقل داده میشود
تست بسته شدن قالب انجام میشود
گیت و خروجیها تنظیم میشوند
چرا ساخت قالب واشر آببند باید حرفهای باشد؟
این قطعه در بخشهای مهمی استفاده میشود:
خودرو
لوازم خانگی
پمپها
سیستمهای هیدرولیک
قطعات صنعتی
آببندی دربها و مخازن
اگر کیفیت پایین باشد، نشتی و خرابی قطعات دیگر اجتنابناپذیر میشود.
در نتیجه، هزینه برگشتی و تعمیرات چند برابر میشود.
ویژگیهای یک قالب استاندارد واشر آببند
اگر قالب درست طراحی و ساخته شود، باید ویژگیهای زیر را داشته باشد:
سطح کاملاً صیقلی و بدون موج
خروج قطعه آسان و بدون آسیب
ضخامت یکدست
تولید بدون پلیسه
آببندی کامل
مصرف بهینه مواد
عمر بالا و مقاوم در برابر فشار و حرارت
خدمات تخصصی ساخت قالب واشر آببند
اگر مشتری نیاز داشته باشد، خدمات زیر قابل ارائه است:
طراحی دقیق سهبعدی
ساخت قالب تزریق لاستیک / سیلیکون / PU
ساخت قالب آلومینیومی تیراژ پایین
ساخت قالب فولادی تیراژ بالا
اصلاح و بازسازی قالبهای قدیمی
تولید نمونه اولیه برای تست
جمعبندی
ساخت قالب واشر آببند یک کار کاملاً تخصصی است.
اگر قالب با دقت طراحی و ساخته نشود، محصول نهایی هیچوقت کیفیت لازم را نخواهد داشت.
اما با طراحی دقیق، انتخاب متریال مناسب و ماشینکاری حرفهای، میتوان قالبی ساخت که:
قطعه بدون نشتی تولید کند
عمر طولانی داشته باشد
تیراژ بالا را تحمل کند
هزینه ضایعات را به حداقل برساند
